城軌及地鐵站數字化 |廣州慕光科技工程案例

采用高新技術對軌道設施進行高精度掃描，從而實現對現有設施的資產管理和維護。以圖像為基礎的三維掃描手段能夠?qū)ΜF(xiàn)有的設施和環境進行周期性的評估，并實現由下至上的設施情況匯總上報。這類掃描著重對建筑的安全性、使用度以及受損程度進行視覺記錄以便管理層做出決策。

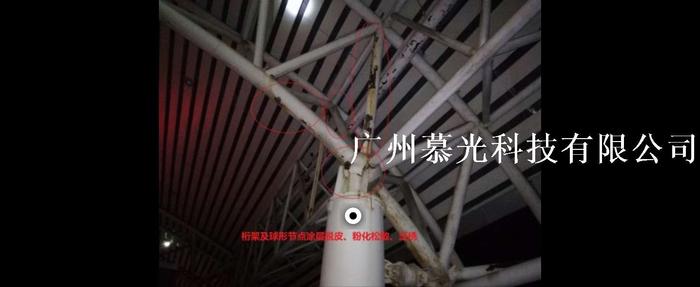

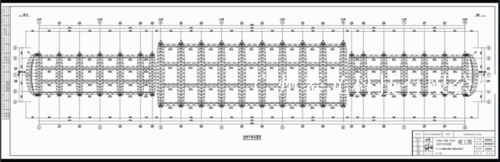

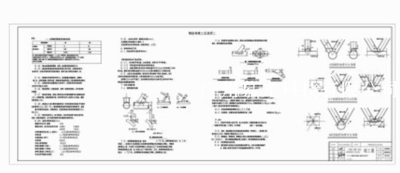

廣州慕光科技為某段城軌站點進行了三維數據的測量掃描。城軌方解釋由于站點設計施工時間相對較早，因此這批城軌站點都是使用鋼網作為主要支撐結構。由于當時的工藝有限，表面處理技術落后，所以有生銹、掉漆以及焊接點斷裂的可能。但鋼網的相似性高，因此由人手測量標注容易出現誤差或者誤認等問題，所以甲方除了對三維數據采集方式有要求之外，還需要一個簡單易懂的視覺系統以展示和溝通不同站點中各個支架的現有狀況。

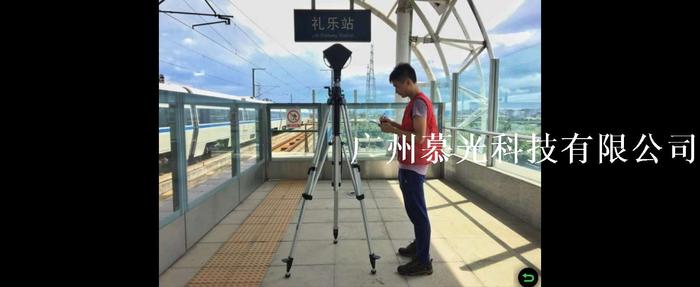

每個站點有228.9米長6米高，寬度包含來回兩條線路以及行人走道。但由于城軌是軌道交通，所以測量需要在每班列車到達之間的時間空隙完成。一般的激光掃描需要連續性的完成測量，因此城軌部門找到了慕光科技使用施緯達三百六十度球幕測量?jī)x進行間斷性測量。

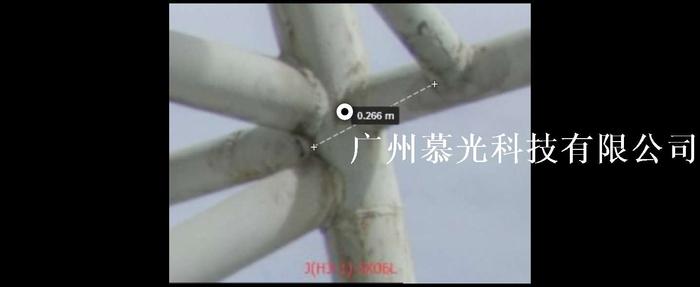

之所以建議使用施緯達，不僅因?yàn)樗占腍DR球幕數據能解決曝光技術的問題，而且也符合對軌道交通設施的采集要求。施緯達測量?jī)x僅需要40秒就可完成一個站點的采集以形成現場360度全空間的高動態球幕影像和空間距離數據，且數據精度達到毫米級別。慕光的測繪師可以在每班城軌到達時間的空隙進行三維數據采集，且采集數據可以疊加無需連續采集，這些都是激光掃描無法企及的。該數據可在慕光云視覺資產管理平臺上進行實施交互測量。該系統無需安裝、僅在普通瀏覽器上就可實施區域的測量以得出準確的現場物理數據。

在廣州到珠海的城軌項目中，慕光科技需完成五個城軌站臺的三維模型采集。每個站臺有大約有兩千七百平方米，高六米。結合其復雜的建筑結構，則最少需要五十個測量點才能掃描采集一個完整的高精度模型。測繪團隊僅需三天就完成了整個項目從采集到系統交付。

后續

廣州慕光科技自主研發的視覺資產管理平臺是基于云端構建的視覺媒體數據管理系統，用戶僅需要租賃賬號就可以實現多系統的統一管理和資源整合。軌道設施的管理團隊能夠通過普通的瀏覽器同時觀看、標注、管理和分享幾乎所有數據格式的文件，包括站臺的三維點云彩色模型以及授權文書等。與城軌工程部確定三維彩色的模型符合計劃需求后，城軌部門的工程師可以自行在系統上對三維模型進行標注和測量等，并可以上傳文本、圖像、視頻以及音頻等輔助第三方部門理解現場狀況。該系統不限制文件數量和大小，同時對觀看者的硬件設備并無特別限制，所以工程團隊甚至可以在現場使用手機實時觀看授權的媒體文件等。

該云視覺管理平臺無需重新搭建數據系統也不需要甲方對系統進行維護，云端儲存也是基于阿里云進行多重加密，因此能保證數據的安全性。出于施工需求的考慮，系統不僅提供大型在線的云端平臺，也提供項目離線數據包以便隨時查看和數據儲存。當?shù)氐某擒壒芾韴F(tuán)隊可根據現有的視覺信息再對現場進行二次測量并進行周期性的數據對比分析。通過視覺資料的共享，現場鋼管的滲水或者脫漆問題能夠以更專業、更直觀的方式展現在管理層面前。周期性上傳三維模型的數據和相關批文等也實現對維護工程進度和質量的評估。
